التصميم المفاجئ يبسط تجربة الإنتاج وتجربة المستخدم أثناء تجميع المكونات دون السحابات التكميلية. تستخدم هذه الاتصالات مرونة المواد, بما في ذلك المواد البلاستيكية والمعادن, لجعل الجمعية المؤقتة أو الدائمة فعالة من حيث التكلفة, يمكن الاعتماد عليها, وجذابة. بسبب مجموعته من الكابولي, حلقي, والتواء المفاجئة, يمكن استخدام مفاصل ملائمة في أي شيء من المنتجات المنزلية الأساسية إلى الإلكترونيات المعقدة. توفر المفاصل المسبقة أيضًا وقت التجميع وتكاليف العمالة, زيادة مرونة التصميم, والقضاء على معدات أو أساليب التجميع المتخصصة. لذلك, أنها تساعد النماذج الأولية السريعة والاستدامة عن طريق تقليل استخدام المواد والنفايات.
فهم المفاصل الملائمة
تستخدم مفاصل Snap-Fit المرونة في البلاستيك أو المعادن لدمج المكونات بدون أجهزة. توفر السنانير أو علامات التبويب التي تنطلق في فترات راحة أو فتحات على القطع المجاورة اتصالًا آمنًا ولكنه قابل للإزالة. تتيح الخصائص العاطفية للمواد هذه المفاصل أن تنحني مؤقتًا أثناء التجميع أو التفكيك ثم العودة إلى شكلها الأصلي, مكونات التثبيت. يتذكر, ناتئ, حلقي, وتواء التواء نوبات مصممة لأحمال وتطبيقات معينة.
تكاليف المفاصل ملائمة, جماليات, وسهولة التجميع
مفاصل الملاءمة المناسبة تقلل من تكاليف الإنتاج وزيادة جماليات المنتج وكفاءة التجميع. أثناء إزالة البراغي, غراء, واللحام, يقومون بتبسيط التجميع وحفظ العمل والمواد. تثبت العناصر ذات الإنتاج الكامل مع التجميع السريع والسهل هذه الكفاءة. بالنظر إلى إخفاءها, تساعد المفاصل المسبقة في تبسيط تصميمات المنتجات عن طريق الحفاظ على نظافة خارجية وغير منقطعة. على سبيل المثال, تتيح المفاصل المسبقة ملاءمة لا تشوبها شائبة في الإلكترونيات الاستهلاكية للمعاصرة, تصميمات الحد الأدنى. في الداخلية للمركبة, إنهم يسرعون عمليات التجميع ويبدو خالية من السفن.
ميكانيكا المفاصل المسبقة
لفهم المفاصل الملائمة’ الأداء الميكانيكي, الإجهاد والسلالة مفتاحان. تسبب ملاءمة المفاجئة في إجهاد التشوه المرن والسلالة في المكون المرن, عادةً شعاع ناتئ أو عنصر إسقاط آخر. تنحني المواد أو التحولات إلى نقطة العائد, بعد ذلك سيواجه تشوه البلاستيك. ضمان تعافي الملاءمة المذهلة بعد أن يتطلب فك الارتباط الإجهاد لا يتجاوز قوة إنتاج المادة. عادةً ما يكون تركيز الإجهاد في مفصل ناتئ ملائم عادةً أكبر في القاعدة, حيث ينضم إلى الجسم الرئيسي للمكون.
أهمية اختيار المواد لتصميم الملاءمة
البوليمرات والمعادن المختلفة تختلف في المرونة, قوة, والمرونة, الذي يجعل مفتاح اختيار المواد في التصميم المفاجئ. يعد ABS مثاليًا للاتصالات التي تحتاج إلى قوة ومرونة بسبب متانتها ومرونتها. PETG قوي ولكن أكثر مرونة للتطبيقات التي تتطلب انحناءًا أكبر. لمقاومة التعب, دعاوى نايلون متكررة. بينما أقل مرونة, PLA قوية وسهلة الطباعة لتطبيقات أقل تطلبا. تحدد كل مادة سلالة المفاجئة, السمك المفاجئة, وخصائص متشابكة لسلوك الإجهاد الخاص بالمواد.
بصورة مماثلة, يتطلب التصميم المسبق مع المعادن النظر في المعامل المرن, قوة العائد, ومقاومة التعب. لاستخدام متكرر الاستخدام, يتم استخدام سبائك الفولاذ المقاوم للصدأ والألومنيوم لارتفاع نسبة القوة إلى الوزن ومقاومة التعب. إن مقاومة التشوه تحت الإجهاد تجعل الفولاذ المقاوم للصدأ مثاليًا للقوة العالية, نذيرات صغيرة الحجم مع انحراف منخفض.
بينما أخف وزنا وأقل صلابة من فُولاَذ, الألومنيوم مفيد لمقاطع السيارات والمرفقات الإلكترونية التي تحتاج إلى المرونة والمتانة. لكن, المعادن’ تتطلب الصلابة الطبيعية الهندسة الدقيقة لتجنب التشوه الدائم أو الفشل في مواقع تركيز الإجهاد, بما في ذلك منطقة المتشابكة في Snap-Fit. تتميز بنقات المعادن بالمعادن الهندسة الأكثر تعقيدًا وتحملات التصنيع أكثر صرامة من أجل سلامة وأداء مفصل أفضل من تلك البلاستيكية.
الأنواع الرئيسية من المفاصل المسبقة
مفاصل ناتئة ناتئة
تميز شعاع ناتئ مع خطاف أو حبة في نهاية واحدة. يعمل عادة في مرفقات الإلكترونيات الاستهلاكية, هذه المفاصل تسمح بالتفكيك البسيط وإعادة التجميع. تتم موازنة مرونة وتصلب الكابولي لتحمل الانحناء المتكرر دون تشويه دائم. يمكن أن تقاوم وحدات التحكم عن بُعد البلاستيكية ذات غطاء البطارية المبتسم ناتئًا العديد من الفتحات وإغلاقها مع بقاء آمنة.
المفاصل المفاجئة الحلقي
المفاصل المذهلة الحلقية مخصصة للقطع الدائرية أو الأسطوانية مع سلسلة من التلال التي تستقر في الأخدود. كائنات التناظر الدوراني, بما في ذلك قبعات القلم وأغطية الزجاجة, بحاجة إلى توزيع متسق للإجهاد. لذا, هذا التصميم متكرر. يتطلب ملاءمة المفاجئة الحلقي حساب الكمية المناسبة من التداخل بين التلال والأخدود للقوة الاحتكاكية وملاءمة آمنة ولكن قابلة للإعادة. يجب أن يتم إغلاق الغطاء المفاجئ لقلم العلامة جيدًا للتوقف.
التواء المفاصل ملائمة
تستخدم المفاصل المسبقة الالتواء آلية ربيع الالتواء لتجميع وتفكيك. هذا آمن, الاتصال السريع بسرعة مناسب لتطبيقات الوصول المتكرر. التواء المذهلة الناضجة تربط الأغطية الخلفية للعديد من الإلكترونيات الاستهلاكية, بما في ذلك الأجهزة الصغيرة المحمولة. يتيح الوصول إلى البطارية أو بطاقة الذاكرة البسيطة. يجب حساب قوة الالتواء المطلوبة للتشغيل السلس والتثبيت الآمن بدقة لجعل التصميم يعمل.
مفاصل ملائمة على شكل حرف U.
يعطي شعاع على شكل حرف U توصيلات ناتئة ملائمة مزيد من المرونة والطول دون تناول مساحة أكبر. هذه الروابط هي في نهاية المطاف للمواقف المقيدة بالفضاء حيث تكون حلول الكابولي غير مجدية. المكونات الداخلية للسيارة على شكل حرف U., بما في ذلك قطع القطع ولوحات التحكم, تستخدم لأنها قد يتم تجميعها في المناطق المدمجة. يجب النظر بعناية توزيع الإجهاد على شكل حرف U للتحايل على المناطق الضعيفة والفشل المبكر.
تصميم المفاصل المسبقة: أفضل الممارسات
دقة, السلوك المادي, ومعرفة توزيع الإجهاد تساعد في تصميم مفاصل ملائمة. يتم الحفاظ على أداء المفصل ومتانته مع سلامة المنتج وعلم الجمال. قد تسبب إدارة الإجهاد غير الصحيحة أو تشوه المواد فشلًا في التصميمات غير الدقيقة.
نصائح تصميم محددة
- تجنب الزوايا الحادة في قاعدة الكابولي:قد تسبب زوايا قاعدة ناتئة حادة في مواقع تركيز عالية الالتواء وفشل مبكر. قد يقلل المصممون من الأضرار الناجمة عن الإجهاد أثناء تقريب هذه الحواف. في حاويات البلاستيك الإلكترونيات الاستهلاكية, زوايا مدورة في قاعدة الكابولي توسيع القدرة على التحمل.
- تنفيذ الشرائح لتقليل تركيز التوتر:تعتبر الشرائح في قاعدة الكابولي أمرًا حيويًا في التصميم المفاجئ. تتجنب هذه الطريقة التعب المادي والكسر أثناء نشر الإجهاد عبر منطقة أوسع. تساعد فيليه مقاطع السيارات تحمل الاهتزاز والتوسع الحراري.
- يناسب SPITS SNAP حتى توزيع السلالة:يوفر استخلاص الطول المفاجئ توزيع سلالة متساوية, الذي يطيل المفصل. السحابات الطائرات عالية الضغط, حيث قد يتسبب إجهاد غير متساوي في فشل كارثي, بحاجة إلى هذا التصميم.
- زيادة عرض المقاطع أو السنانير لتحسين القوة:مقاطع أو خطافات واسعة تزيد من قوة المفصل الملائمة وقدرة الحمل. إنه مفيد في أنظمة البناء المعيارية والتطبيقات الصناعية الأخرى التي يجب أن تتسامح فيها تجهيزات SNAP.
- الاستفادة من التسامح المناسب للتشغيل المشترك الموثوق به:إن اختيار أكثر التحملات الملائمة يعني أن المناسبة المفاجئة تعمل بشكل جيد دون أن تكون فضفاضة أو ضيقة بشكل مفرط. لاحظ أن المعدات الطبية تحتاج إلى اختيار دقيق للتسامح لتجهيزات SNAP التي تضمن الإغلاق ولكنها تتيح تفكيكًا خاليًا من الأدوات للتنظيف والتطهير.
الاعتبارات المتقدمة في التصميم المفاجئ

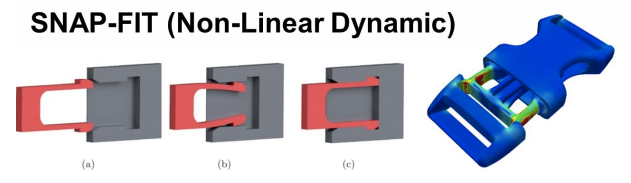

FEA (تحليل العناصر المحدودة) والمحاكاة الحسابية لا غنى عنها في التصميم المعاصر للاضاء. قد يصمم المصممون إجهاد المفاصل المفاجئة, تشوه, ومواقع الفشل في ظل ظروف التحميل المتنوعة باستخدام FEA. يقوم هذا التحقيق بضبط توزيع المواد المسبقة, سماكة, وهندسة من أجل الصمود والكفاءة. على سبيل المثال, يمكن لـ FEA حساب أفضل زاوية تفتق من ناتئ, الذي يحفظ المواد ويحتفظ بالقوة. زائد, تكرار التصميمات بدون النماذج الأولية الفعلية تحافظ على الوقت والموارد باستخدام هذه الطريقة.
تأثير عمليات التصنيع على جودة التغلب
تؤثر كل تقنية تصنيع على جودة ملائمة بشكل مختلف. يمكن لآلات CNC إنشاء ميزات ملائمة للاختراق مع الدقة والاتساق, لكن هندسة الأدوات ونفايات المواد تقيدها. يوفر صب الحقن للمكونات المفاجئة التي تنتج الكتلة هندسة معقدة وقذف. ما زال, يجب أن يكون مصممو القوالب حذرًا لتقليل التزييف إلى الحد الأدنى. في أثناء, 3تسمح طباعة D بالهندسة المعقدة وحرية التصميم بدون معدات. تأثير اتجاه الطبقة ودقة الطباعة على الخصائص الميكانيكية المفصلية ودقة ملائمة. على سبيل المثال, قد يكون للاصطدام العمودي قوة أقل بسبب صعوبات الترابط في الطبقة, تؤثر على عملها.
